藏在铁壳子里的太阳系：

一文读懂行星减速机的暴力美学与家族图谱

你有没有拆过电动扳手？或者在盯着工业机器人关节运转时发过呆——那么小的电机，到底哪来那么大的力气，能拧紧螺丝，甚至托起整车？

答案，就藏在一个冷冰冰的铁壳子里：行星减速机。

名字听着挺科幻，结构其实精巧得像块机械手表。今天这篇文章，咱们干脆把它“解剖”了看。不堆砌术语，只聊传动之美。我保证，看完你会爱上这种精密的力量游戏。

第1步：先别急，看个“微缩太阳系”长啥样

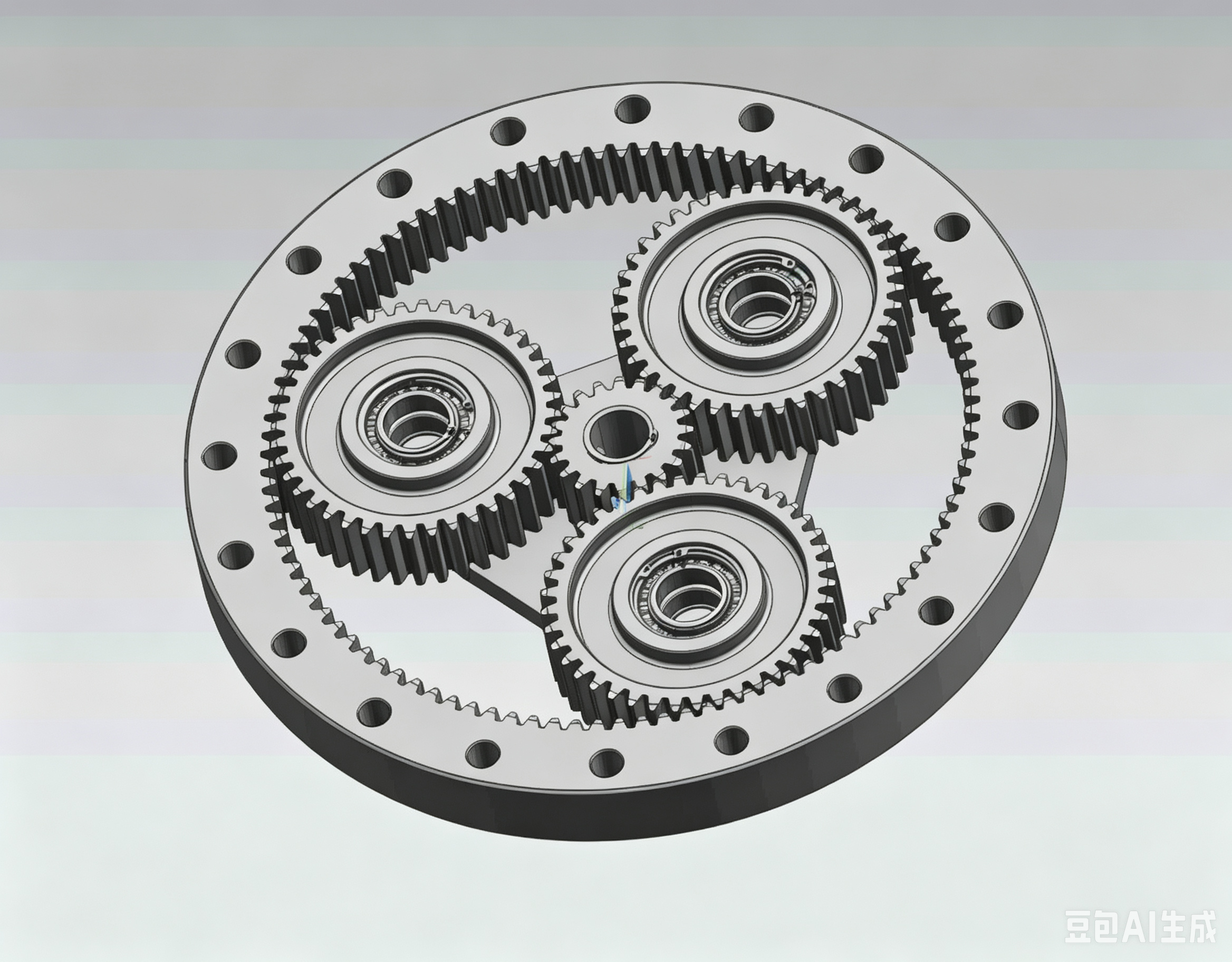

想象一个画面：太阳在中间，几颗行星绕着它转，外面再套一圈光环。这就是行星减速机名字的由来，跟天文望远镜没啥关系，但你确实能在各种旋转设备里见到它——数控机床的刀塔、AGV小车的轮毂、甚至风力发电机的变桨系统。

打开一台行星减速机，里面永远只有四类零件。记好了，这是核心，一点不多，一点不少：

① 太阳轮（中心）最中心那枚小齿轮，直接连电机轴。它是动力的入口，永远主动出击。转得最快，个头最小，也最容易磨损。

② 行星轮（周围）围着太阳轮转的齿轮，通常是三个（也有四个的）。它们一边自转，一边绕着太阳轮公转——活脱脱太阳系里的行星。

③ 内齿圈（外壳）外壳内部那一圈齿，像座环形城堡把行星轮框住。外圈固定不动，里面布满齿牙，和行星轮啮合。它可以固定不动，也可以跟着转，玩法不同，效果天差地别。

④ 行星架（输出）把几个行星轮的轴串起来的架子。输出轴就长在它身上。动力经过前三者的恩怨纠缠，最终从行星架双手奉上。这时候，扭矩已经变大了。

这种设计的精妙之处在于功率分流。动力被多个行星轮分摊，所以在同等体积下，行星减速机能承受的扭矩远高于普通齿轮箱，效率单级可达97%-98%。

第2步：看动力怎么“绕圈圈”，把力气变大的

电机一转，太阳轮咬合行星轮。行星轮同时被太阳轮和内齿圈夹着，腹背受敌。如果内齿圈固定死，行星轮就没法原地待着——它只能被迫沿着内齿圈滚。这一滚，行星架就被拽着转起来了。



你发现没？电机转了好多圈，行星架才转一圈。圈数降下来，扭矩就暴力升上去。能量守恒嘛，腿脚慢了，力气自然就大了。

算一下减速比，公式其实很简单：

速比 = 内齿圈齿数 ÷ 太阳轮齿数 + 1

举个例子，太阳轮20齿，内齿圈100齿，速比就是100÷20+1 = 6:1。电机转6圈，输出转1圈，扭矩放大6倍（忽略摩擦的话）。

但别被“6倍”骗了，实际的减速机经常是二级、三级串联。三个单元叠在一起，速比相乘——6×6×6 = 216倍。**一台小拇指粗细的电机，经过三级行星减速，能轻松拧动卡车的轮毂螺栓。**这已经不是线性放大，这是几何级数的魔力。

第3步：为什么这玩意儿天生“抗造”又“能扛”？

普通的齿轮传动，只有一对齿在硬扛。行星减速机里，三个行星轮同时啮合，力量被分到了三处。每颗轮子承担的载荷降到三分之一，齿轮不用做得特别壮实，也能扛住巨大扭矩。一根筷子容易折，三根筷子抱成团。很朴素的道理，在精密机械里被玩到了极致。

更妙的是，多点啮合让齿隙（回程间隙）可以压到极小。有些精密级产品，背隙能做到1弧分——你拿手拧输出轴，几乎感觉不到虚位。对机器人、数控机床这类需要反复正反转的场景，这一点简直救命：没有虚位，就没有冲击；没有冲击，就没有噪音和振动；精度和寿命，自然就长了。

不过，这种结构也带来一个令人头疼的麻烦：制造难度极高。三个行星轮需要均分载荷，它们的齿厚、行星架上轴孔的位置，必须高度一致。内齿圈和太阳轮的同心度差一丝，行星轮就偏了，振动和噪声直接拉满。这也是为什么同一个规格的减速机，进口的卖八千，国产的卖八百。差距就在那“几丝”里头，没法靠砸钱买设备一夜追上。

第4步：别以为只有一种，它的“变形金刚”模式很野

把基本结构稍微变一变，就能玩出不同花样，适应各种刁钻场景：

① 行星齿轮箱（最常规）内齿圈固定，太阳轮输入，行星架输出。速比恒定，结构简单，润滑方便。大多数工业传动用的就是它。

② 行星差速器内齿圈不固定，也当输出端。汽车转向桥里最常见，让左右车轮能以不同速度转弯。农用机械、混合动力车上也经常能碰见。

③ 少齿差行星减速机行星轮和内齿圈齿数相差极少，有时候只差1个齿。行星轮会产生一种古怪的摆线运动，速比可以大到惊人。机器人关节常用的RV减速机、谐波减速机，本质上都带着行星血统。

第5步：家族谱系大盘点，选型看这一张表就够了

行星减速机是个大家族，根据不同的场景，衍生出了各种“变种”。选对了型号，设备才能发挥最大效能。

① 按“段位”分：单级与多级

类型	结构	速比范围	特点	适用场景
单级	一套行星轮	3:1 ~ 10:1	效率最高、结构最紧凑	多数常规场景
多级（2级/3级）	两到三套串联	可达100:1以上	长度增加，效率略降	机器人关节、CNC等需极大减速比的精密设备

② 按“齿形”分：直齿与斜齿

类型	特点	优势	不足	适用场景
直齿	齿轮是直的	加工简单、成本低、效率极高	噪音和振动相对明显	通用自动化设备
斜齿	齿是螺旋状的	啮合平稳、噪音低、精度高（背隙可达1-3弧分）、承载能力强	成本较高	机床、高端机器人等精密设备

③ 按“外形”分：直线与拐角

类型	结构特点	适用场景
标准型（直线）	输入输出轴同一直线	最经典的设计，空间充裕时首选
拐角型（直角）	输入输出轴呈90°垂直	AGV小车、医疗设备等安装空间狭小的场景

④ 按“精度”分：回程间隙是关键

这个参数叫背隙（回程间隙），指输出轴固定时，输入轴的空转角。背隙越小，精度越高：

等级	背隙范围	适用场景
标准级	8-15弧分	普通输送、移栽等
精密级	3-8弧分	通用自动化设备
超精密级	1-3弧分	工业机器人、数控分度盘等高精尖领域

⑤ 特殊变种：NGW与中空平台

• NGW系列：国内最常见、应用最广的系列（如NAD、NBD等型号），结构经典，硬齿面磨齿工艺，耐用性极强。
• 中空旋转平台：输出端带中空孔，可穿线缆或气管，同时集成高精度轴承，直接替代“减速机+转台”组合。常用于视觉检测、光伏设备等需要走线又要求精度的场景。

写在最后：到底怎么选？

选行星减速机，其实就是平衡成本、精度、空间的博弈：

你的需求	推荐方案
要便宜、要效率	标准直齿单级
要安静、要精密	斜齿（精度看背隙值）
没地方装	拐角型
要大速比	多级
要穿线穿气管	中空旋转平台

行星减速机，说穿了，就是用最简单的几样零件，实现对运动的精细控制和对力量的倍数放大。

它让渺小的电机拥有了巨人的双手。这个结构已经服务了工业界上百年，从电动扳手到机器人关节，从精密转台到风电机组，它的身影无处不在。

下一次，当你拿起一把电动扳手，或者看到机械臂灵活舞动时，不妨想想那个藏在铁壳子里的“微缩太阳系”——它正在用最优雅的物理法则，替你扛下所有重活。
